KingRoof ECO AL

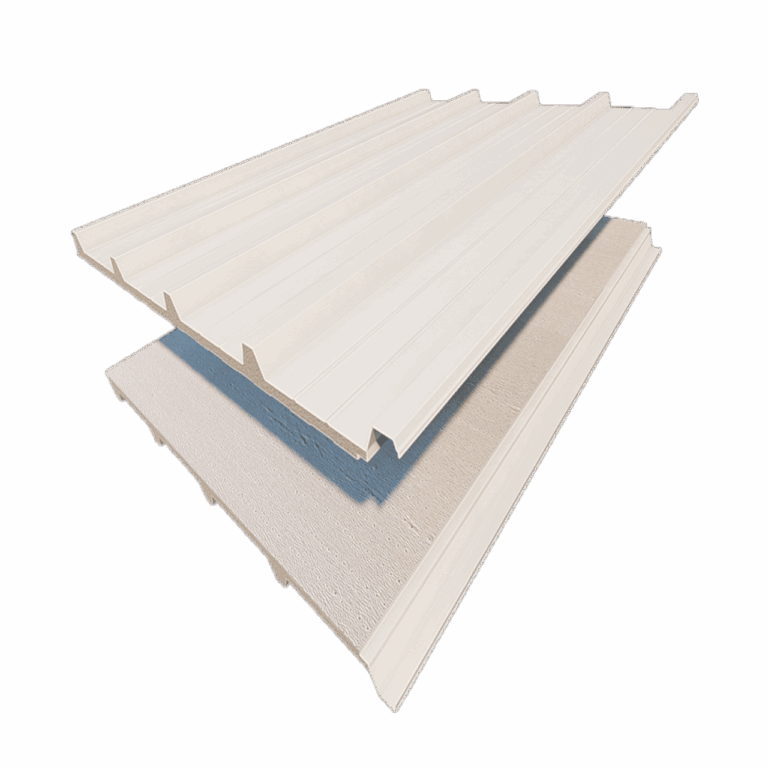

Los paneles KingRoof ECO AL son la solución ideal para quienes buscan eficiencia y durabilidad en sus proyectos de construcción. Este panel tipo sándwich cuenta con un núcleo de espuma PIRsafe y una cara interna de foil de aluminio, ofreciendo un aislamiento térmico ideal que reduce significativamente las pérdidas de energía. Además, su diseño ligero y fácil de instalar minimiza los tiempos de construcción y los costos asociados, sin comprometer la calidad y la resistencia del techo.
Ventajas
- Paneles amigables con el medio ambiente fabricados con pentano.
- Bajo peso que permite mayor facilidad de transporte e instalación.
- Propiedades físicas que ofrecen durabilidad al paso del tiempo.
- Disminuye el efecto de condensación con respecto al sistema Deck Tradicional.
- Información Técnica
Especificaciones
Algunas características técnicas del producto:
- Lámina externa con recubrimiento de pintura tipo poliéster y pre tratamiento para mejorar adherencia del aislante. Cara interna resistente a la corrosión, ideal para proyectos avicolas.
- Índice de reflactancia solar 78 con el RAL 9002.
- Aislamiento de poliisocianurato PIRsafe.
- Longitud mínima de fabricación: 2,5 m (+/10 mm), longitud máxima de fabricación: 12 m (+/-10 mm)
Peso del panel (Kg./m2 )
| Espesor Acero (CAL) | Espesor Panel (mm) | ||||
| 18 | 30 | 40 | 50 | 80 | |
| 28 foil AL | 4,10 | 4,55 | 4,93 | 5,31 | 5,64 |
| 26 foil AL | 4,69 | 5,17 | 5,56 | 5,95 | 6,29 |
| 24 foil AL | 5,83 | 6,30 | 6,70 | 7,10 | 7,45 |
Tabla de cargas
| Fy=230 Mpa | Sobrecarga uniformemente distribuida (kg/m²) | ||||||
| Tipo de Análicis | Distancia entre apoyos (m) | CAL 28/Foil | CAL 26/Foil | CAL 24/Foil | |||
| Estado Límite de Servicio | Estado Límite Último | Estado Límite de Servicio | Estado Límite Último | Estado Límite de Servicio | Estado Límite Último | ||
| Vano Doble | 1,20 (m)
1,40 (m) 1,60 (m) 1,80 (m) 2,00 (m) 2,20 (m) |
75
55 - - - - |
125
90 - - - - |
110
80 60 45 - - |
175
130 100 75 - - |
180
130 100 80 60 50 |
270
200 155 120 95 80 |
| Vano Triple | 1,20 (m)
1,40 (m) 1,60 (m) 1,80 (m) 2,00 (m) 2,20 (m) |
95
70 50 - - - |
150
115 85 - - - |
135
100 75 60 - - |
220
160 120 95 - - |
225
165 125 100 80 65 |
340
250 190 150 125 100 |
Las sobrecargas referenciadas en la tabla se han calculado de acuerdo con las especificaciones del Documento AISI S100 para miembros estructurales de acero formado en frio; tomando en consideración unicamente el aporte del metal base de la cara perfilada en acero, determinando las cargas de trabajo (ELS) y las cargas últimas (ELU). Esta tabla solo considera la aplicación de cargas distribuidas uniformemente; no se considera la aplicación de cargas puntuales ni configuraciones de carga diferentes a las aqui mencionadas; para análisis específicos consultar con el departamento técnico.
