KingRoofAgro

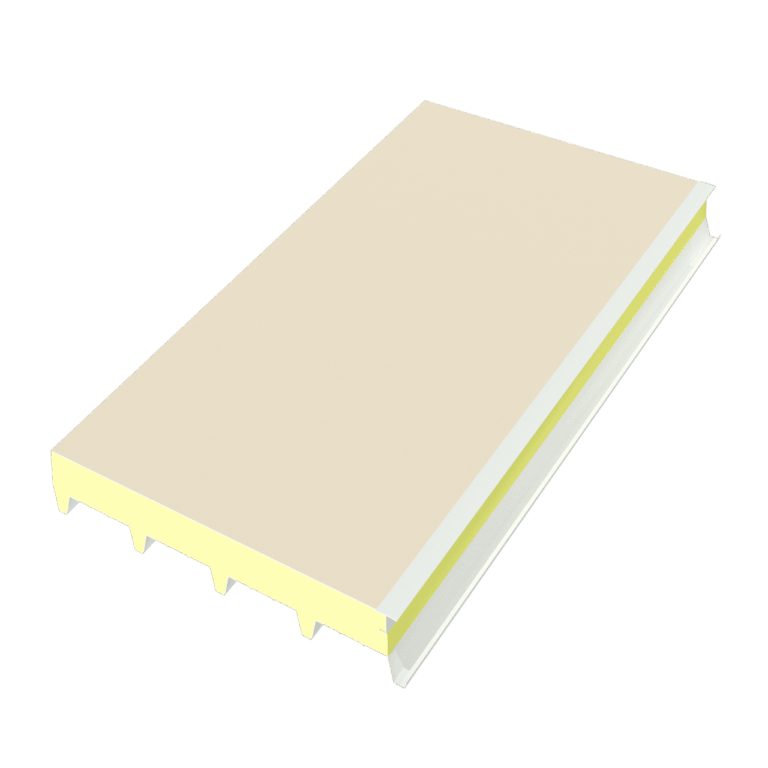

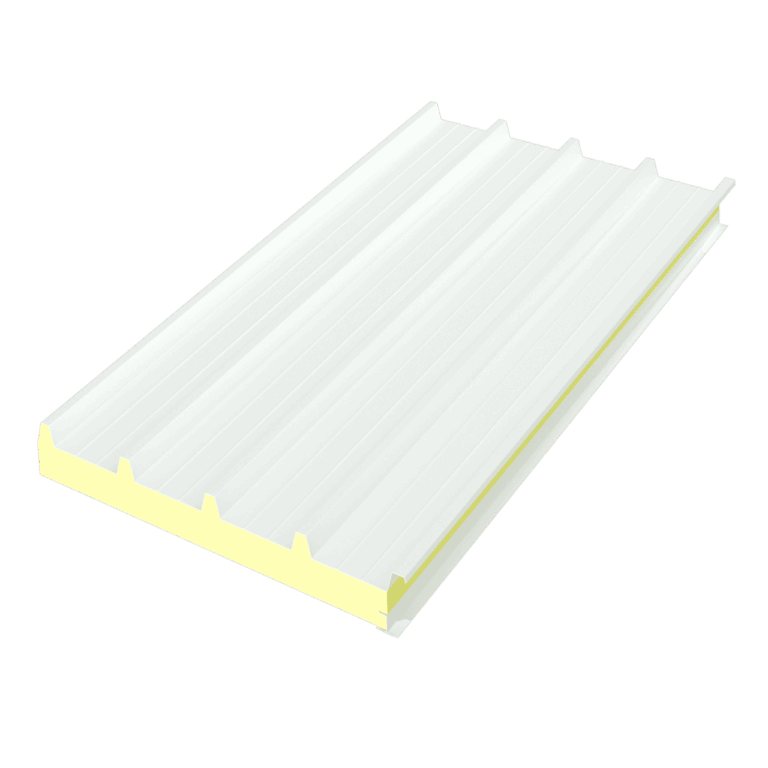

Panel para cubierta tipo sándwich, su cara externa es en acero y su cara interna en resina de poliéster reforzado con fibra de vidrio GRP, cuenta con un núcleo aislante de PIRsafe en diferentes espesores según los requerimientos del proyecto. Ideal para construcciones en el sector agroindustrial.
Ventajas
- Cuenta con aislamiento PIRsafe y un encastre machimbrado lo que ayuda a proporcionar beneficios térmicos.
- El espesor del panel puede ir desde 30 mm hasta 80 mm.
- Bajo peso que permite mayor facilidad de transporte y rapidez en la instalación.
- Ideales para ambientes asépticos.
- Información Técnica
Especificaciones
Algunas características técnicas del producto:
- Aislamiento en poliisocianurato con espesores de 30-40-50 y 80 mm.
- Cara interna en resina de poliéster reforzado con fibra de vidrio GRP.
- Indice de reflactancia solar SRI 78 (RAL 9002).
- Longitud mínima de fabricación: 2.5 m (+/- 10 mm), longitud máxima de fabricación: 12 m (+/- 10 mm)
- Disponibles en una amplia variedad de colores personalizados, bajo pedído.
TABLA DE CARGAS:
| Fy=230 Mpa | Sobrecarga Uniformemente distribuida (kg/m2) | ||||||
| Tipo de Análisis | Distancia entre apoyos (m) | CAL 28/GRP | CAL 26/GRP | CAL 24/GRP | |||
| Estado Límite de Servicio | Estado Límite Último | Estado Límite de Servicio | Estado Límite Último | Estado Límite de Servicio | Estado Límite Último | ||
| Vano Doble | 1,20 (m)
1,40 (m) 1,60 (m) 1,80 (m) 2,00 (m) 2,20 (m) |
75
55 - - - - |
125
90 - - - - |
110
80 60 45 - - |
175
130 100 75 - - |
180
130 100 80 60 50 |
270
200 155 120 95 80 |
| Vano Triple | 1,20 (m)
1,40 (m) 1,60 (m) 1,80 (m) 2,00 (m) 2,20 (m) |
95
70 50 - - - |
150
115 85 - - - |
135
100 75 60 - - |
220
160 120 95 - - |
225
165 125 100 80 65 |
340
250 190 150 125 100 |
Las sobrecargas referenciadas en la tabla se han calculado de acuerdo con las especificaciones del Documento AISI S100 para miembros estructurales de acero formado en frio; tomando en consideración unicamente el aporte del metal base de la cara perfilada en acero, determinando las cargas de trabajo (ELS) y las cargas últimas (ELU). Esta tabla solo considera la aplicación de cargas distribuidas uniformemente; no se considera la aplicación de cargas puntuales ni configuraciones de carga diferentes a las aqui mencionadas; para análisis específicos consultar con el departamento técnico.
| Fcy=97 Mpa | Sobrecarga admisible uniformemente distribuida (kg/m2)
AL 0.60mm/Foil |
| Distancia entre apoyos (m) | |
| 1,00 (m) | 230 |
| 1,20 (m) | 154 |
| 1,40 (m) | 97 |
| 1,60 (m) | 65 |
| 1,80 (m) | 46 |
| 2,00 (m) | 33 |
Las sobrecargas referenciadas en la tabla se han calculado de acuerdo con las especificaciones del Documento Aluminum Design Manual para miembros estructurales de aluminio; tomando en consideración unicamente el aporte del metal base de la cara perfilada, determinando las cargas de trabajo (ASD). Esta tabla solo considera la aplicación de cargas distribuidas uniformemente; no se considera la aplicación de cargas puntuales ni configuraciones de carga diferentes a las aqui mencionadas; para análisis específicos consultar con el departamento técnico.
| Caracteristicas generales | ||
|
|
|
