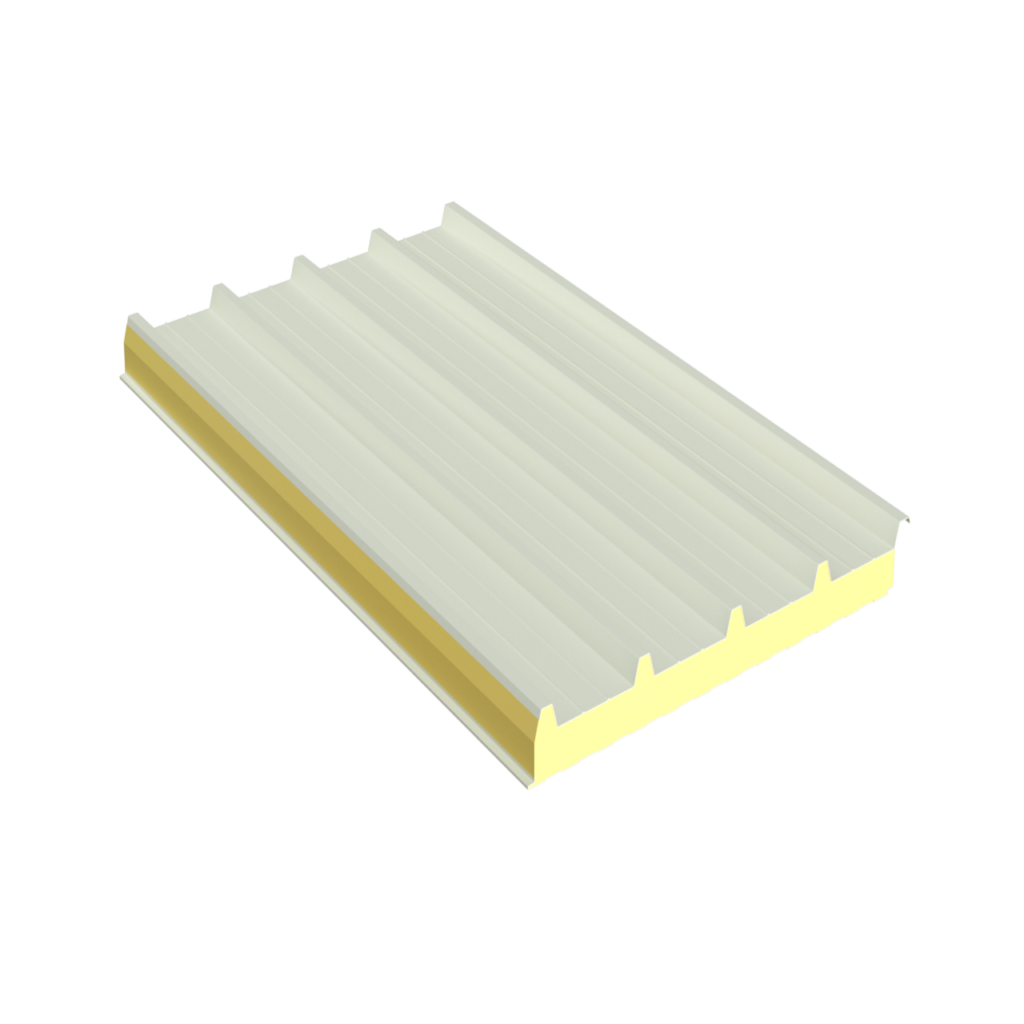

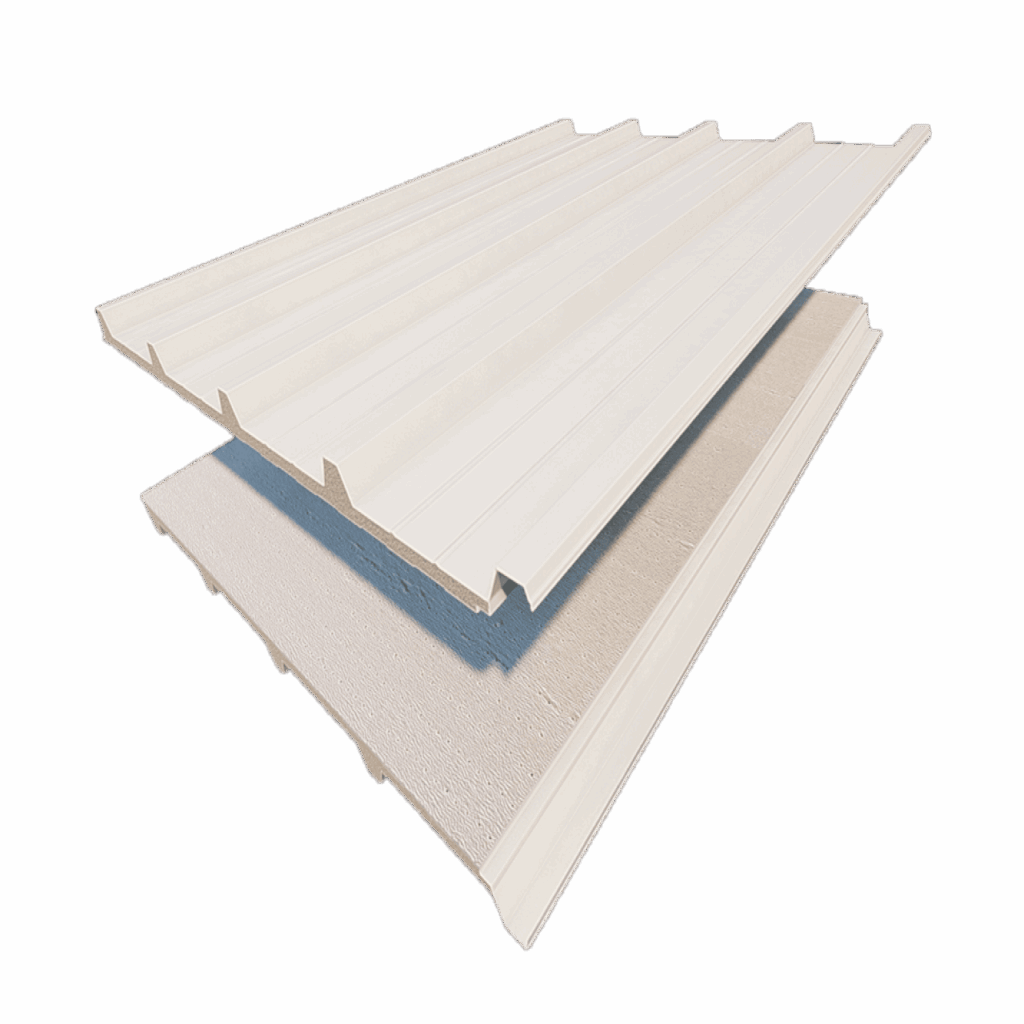

KingRoof®

Panel termoacústico tipo sándwich para cubierta, con caras en acero o aluminio, cuenta con un núcleo aislante PIRsafe en diferentes espesores. Único con sistema de traslapo longitudinal industrializado de 200 mm, que permite un buen ensamble y hermeticidad.



Ventajas

  • Cuenta con aislamiento PIRsafe y un encastre machimbrado que proporcionan beneficios térmicos.
  • Sistema de traslapo longitudinal de 200 mm, permite un buen ensamble y hermeticidad.
  • Láminas con recubrimiento de pintura tipo poliéster y pretratamiento para mejor adherencia del aislante.
  • El espesor del panel puede ir desde 18 mm hasta 150 mm.
  • Es de fácil y rápida instalación.
  • Información Técnica

Especificaciones

Algunas características técnicas del producto:

  • Láminas con recubrimiento de pintura tipo poliéster y pretratamineto para mejor adherencia de la espuma.
  • Aislamiento industrializado en poliisocianurato PIRsafe.
  • Aislamiento opcional: Lana Mineral de Roca (LMR).
  • Longitud mínima de fabricación: 2,5 m (+/10mm) Longitud máxima de fabricación: 12m (+/-10mm).
  • Índice de reflectancia SRI 78 (9002).
  • Amplia variedad de colores personalizados, bajo pedido.



Peso del panel (Kg./m2)

 Espesor de acero (CAL)   18 30   40   50   60   80   100   150
28/28 7,01 7,46 7,85 8,22 8,6 9,36 9,92 -
26/28 7,78 8,16 8,54 8,92 9,30 10,06 10,62 10,70
24/28 8,85 9,27 9,65 10,03 10,41 11,17 11,72 11,74
30/30 - 6.69 7.07 7.07 - - - -



SEPARACIÓN ENTRE APOYOS

Fy=230Mpa  Separación última entre apoyos "L" (m) para carga uniformemente distribuida q (kg/m2)
CAL30/CAL30 CAL28/CAL28
Carga q(Kg/m2) 100 120 140 160 180 200 220 240 100 120 140 160 180 200 220 240
Espesor Panel
18 (mm) - - - - - - - - 1,90 1,70 1,55 1,45 1,35 1,25 1,20 1,15
30 (mm) 2,20 1,95 1,80 1,65 1,55 1,40 1,35 1,25 2,45 2,20 2,00 1,85 1,70 1,60 1,50 1,40
40 (mm) 2,60 2,35 2,15 1,95 1,80 1,70 1,60 1,50 2,90 2,60 2,35 2,20 2,00 1,90 1,75 1,65
18 (mm) 2,95 2,70 2,45 2,25 2,05 1,95 1,80 1,70 3,30 2,95 2,70 2,50 2,30 2,15 2,00 1,85
60 (mm) - - - - - - - - 3,70 3,35 3,05 2,80 2,60 2,45 2,30 2,15
80 (mm) - - - - - - - - 4,45 4,05 3,70 3,35 3,00 2,70 2,45 2,25
100 (mm) - - - - - - - - 5,15 4,35 3,80 3,35 3,00 2,70 2,45 2,25
150 (mm) - - - - - - - - - - - - - - - -



Fy=230Mpa  Separación última entre apoyos "L" (m) para carga uniformemente distribuida q (kg/m2)
CAL26/CAL28 CAL24/CAL28
Carga q(Kg/m2)  100  120 140  160 180 200 220 240 100 120 140 160 180 200 220 240
Espesor Panel
18 (mm) 2,10 1,90 1,75 1,65 1,50 1,40 1,35 1,20 2,40 2,15 2,00 1,85 1,75 1,60 1,40 1,25
30 (mm) 2,70 2,45 2,20 2,05 1,90 1,80 1,65 1,55 3,00 2,70 2,50 2,30 2,15 2,00 1,90 1,80
40 (mm) 3,20 2,85 2,60 2,40 2,25 2,10 1,95 1,85 3,55 3,20 2,90 2,70 2,50 2,35 2,20 2,05
18 (mm) 3,65 3,25 3,00 2,75 2,55 2,35 2,20 2,10 4,00 3,65 3,30 3,05 2,85 2,65 2,45 2,25
60 (mm) 4,10 3,70 3,40 3,10 2,90 2,70 2,45 2,25 4,55 4,10 3,75 3,30 2,95 2,70 2,45 2,25
80 (mm) 4,95 4,35 3,80 3,35 3,00 2,70 2,45 2,25 5,10 4,35 3,75 3,30 2,95 2,70 2,45 2,25
100 (mm) 5,15 4,35 3,75 3,30 2,95 2,70 2,45 2,25 5,10 4,30 3,75 3,30 2,95 2,65 2,45 2,25
150 (mm) - - - - - - - - - - - - - - - -

Con cara externa en aluminio.

Fcy=97Mpa (AL)

Fy=230 Mpa (Ac)

 Separación última entre apoyos "L" (m) para carga uniformemente distribuida q (kg/m2)
AL0.60mm/CAL28 AL0.60mm/CAL26 AL0.60mm/CAL24
Carga q(Kg/m2) 100 120 140 160 180 200 220 240
 100 120 140 160 180 200 220 240 100 120 140 160 180 200 220 240
Espesor Panel
18 (mm) 1,90 1,75 1,60 1,45 1,35 1,30 1,20 1,15 1,95 1,75 1,60 1,50 1,40 1,30 1,20 1,05 1,95 1,75 1,60 1,50 1,40 1,30 1,15 0,95
30 (mm) 2,45 2,20 2,00 1,85 1,70 1,60 1,50 1,40 2,50 2,25 2,05 1,90 1,75 1,60 1,50 1,45 2,50 2,25 2,05 1,90 1,75 1,65 1,55 1,45
40 (mm) 2,90 2,60 2,40 2,20 2,05 1,90 1,80 1,70 2,95 2,65 2,40 2,25 2,05 1,95 1,80 1,70 3,00 2,70 2,45 2,25 2,10 1,95 1,85 1,70
18 (mm) 3,35 3,00 2,75 2,55 2,35 2,20 2,05 1,95 3,40 3,05 2,80 2,60 2,40 2,25 2,10 2,00 3,40 3,10 2,85 2,60 2,45 2,25 2,15 2,00
60 (mm) 3,75 3,40 3,10 2,85 2,65 2,50 2,35 2,20 3,80 3,45 3,15 2,90 2,70 2,55 2,40 2,25 3,85 3,45 3,20 2,95 2,75 2,55 2,40 2,25
80 (mm) 4,50 4,05 3,75 3,40 3,00 2,70 2,50 2,30 4,55 4,15 3,80 3,35 3,00 2,70 2,45 2,25 4,60 4,15 3,80 3,35 3,00 2,70 2,45 2,25
100 (mm) 5,15 4,40 3,80 3,35 3,00 2,70 2,45 2,25 5,20 4,40 3,80 3,35 3,00 2,70 2,45 2,25 5,15 4,35 3,75 3,35 3,00 2,70 2,45 2,25
150 (mm) - 5,10 4,35 3,75 3,30 2,95 2,70 2,45 2,25 5,05 4,30 3,75 3,30 2,95 2,65 2,45 2,25
  • *Los valores de carga relacionados anteriormente, han sido calculados con base a las especificaciones relacionadas en la UNE EN 14509; tomando como referencia los resultados de pruebas experimentales según Anexo A.3 y A.5.
  • *El análisis desarrollado para las tablas de carga representa un estado límite último de resistencia; el cual se ha calculado analíticamente de acuerdo con la sección E.5.2 para esfuerzos últimos tomando como referencia los factores de seguridad de la tabla E.9 de la UNE EN 14509; este análisis considera un panel continuo con formación rótulas plásticas en la cara perfilada en los apoyos; por lo cual la resistencia a flexión es calculada como un panel simplemente apoyado mientras que los esfuerzos cortantes y aplastamiento son calculados como un panel con apoyos continuos (se considera un ancho de apoyo de 67mm).
  • *Para otras especificaciones de Panel o distribuciones de carga diferentes, solicitar apoyo al Departamento Técnico.
